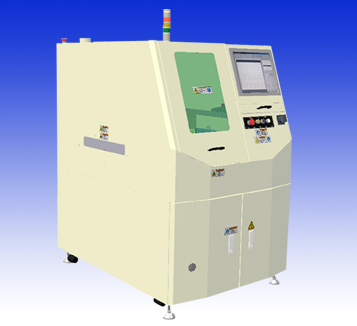

LASER MARKING SYSTEM CLM-900 (レーザーマーキングシステム)
一般仕様
|
項目
|
仕様
|
||
|
基盤サイズ
|
最小
最大 厚さ |
５０＊５０ｍｍ
３３０＊４５０ｍｍ/選択仕様 ０．５～２．０ｍｍ |
|
|
コンベア
|
流れ方向
速度 長さ 高さ |
手前/選択仕様
左→右/選択仕様 ２６３ｍｍ/Ｓｅｃ(６０Ｈｚ) ２２０ｍｍ/Ｓｅｃ(５０Ｈｚ) ５２０ｍｍ ９００±３０ｍｍ |
|
|
サイクルタイム
|
基板移送時間
印字時間 |
８．０Ｓｅｃ
２．０Ｓｅｃ |
１０Ｓｅｃ
|
|
基板クリアランス
|
上部
下部 |
３０ｍｍ
３０ｍｍ |
|
|
搬送ベルト
|
種類
仕様 |
フラットベルト/テンション
１．４Ｔ＊10Ｗ＊１１２０Ｌ |
|
|
制御
|
制御部
モニタ 駆動部 操作スイッチ |
ＰＣ(ＷＩＮＤＯＷＳ２０００)
１５｡ｱ ＴＦＴ ＬＣＤ ＰＬＣ（オムロン） マニュアルスイッチ、 非常停止スイッチなど |
|
|
電源
|
─
|
単相２２０～２４０Ｖ、５０/６０Ｈｚ
１．５Ｋｗ以下 |
|
|
空圧
|
─
|
５～６Ｋｇｆ/Ｃｍ_
０．５Ｍｐａ |
|
|
外形寸法
|
－
|
９７０ｍｍ＊１２８０ｍｍ＊
１３８０ｍｍ |
|
|
重さ
|
－
|
約２５０Ｋｇ
|
|
|
ＣＥマーク取得済み
|
－
|
オプション仕様
|
|
詳細仕様
|
項目
|
仕様
|
|
|
X-Yテーブル
（サーボモーター適用） |
反復精度
速度 Ｘ軸の移動距離 Ｙ軸の移動距離 |
速度
Ｘ軸の移動距離 Ｙ軸の移動距離 ±０．０２ｍｍ Ｘ：３２０ｍｍ/ｓｅｃ Ｙ：３２０ｍｍ/ｓｅｃ ４５０ｍｍ ３３０ｍｍ |
|
上部クランプ
|
基板の厚さ
可変距離 Ｘ方向の調節距離 ジグ数量 |
０．５～２．０ｍｍ
４ｍｍ ２０～４１０ｍｍ 手前:３ＥＡ、奥:３ＥＡ |
|
手前クランプ
|
形状
基板ソリなどの対策 |
可変側コンベアの加圧方式
可変距離：５ｍｍ 圧力調節器設置 |
|
バックアップピン
|
X方向の調節距離
Y方向の調節距離 可変距離 数量 |
２４０ｍｍ
３００ｍｍ ３０ｍｍ ３ＥＡ |
|
シグナルタワー
|
高さ:１６７０ｍｍ 色：下から緑、黄赤
|
|
|
電源
|
２２０～２４０ＶＡＣ ５０/６０ＨＺ
|
|
|
インターフェイス
|
上流
下流 |
ＳＭＥＭＡ
ＳＭＥＭＡ |
レーザー本体の仕様
|
項目
|
仕様
|
|
照射方式
|
ガルバノメータースキャン方式
|
|
印字レーザー
|
媒質：ＣＯ２、波長：１０．６ｕｍ、クラス：クラス４
|
|
レーザー発振部
|
平均１２Ｗ(最大３０Ｗ)
|
|
ＬＥＤポイント
|
赤色：ＬＥＤ、波長：６８０ｎｍ(印字ポイント表示用)
|
|
ワーク間の距離
|
８９ｍｍ
|
|
印字範囲
|
５０＊５０ｍｍ
|
|
バーコード印字
|
１Ｄ：コード３９/ＩＴＦ/コード１２８(オプション仕様)
２Ｄ：ＱＲコード/データマトリックス(オプション仕様) |
|
文字の種類
|
英文(全角、半角)/ひらがな・カタカナ/漢字(ＪＩＳ第１水準)/
数字/記号 |
|
文字の高さ及び幅
|
０．２～５０ｍｍ(０．０１ｍｍ単位設定可能)
|
|
文字間の幅及び行間の距離
|
０．２～２５ｍｍ(０．０１ｍｍ単位設定可能)
|
|
マーキング速度
|
最大３０００ｍｍ/Sec
|
|
機能
|
ワークイメージ表示、原点オフセット、ＱＲコード印字、バーコード印字、自動シャッター、ＣＡＤ印字(ＤＸＦ・ＰＬＴ)、パスワード機能、レーザー異常検出、現在時刻印字、期限印字、カウンター印字、ＬＯＴ番号印字３．５インチＦＤＤ、ＲＳ－２３２Ｃ制御
|
|
入力
|
非常停止、外部インターロック
|
|
冷却方式
|
強制空冷
|
|
電源電圧
|
９０～１３２ＶＡＣ、１８０～２６４ＶＡＣ、５０/６０ＨＺ
|
|
消費電力
|
７００ＶＡ以下
|
|
使用周囲温度
|
０～４０℃
|
|
使用湿度
|
３５～８５％
|
|
重量
|
ヘッダー：１４Ｋｇ、コントローラー：１１Ｋｇ
|
|
寸法
|
ヘッダー １７５ｍｍ＊１５０ｍｍ＊６９２ｍｍ
|
|
コントローラー １５２ｍｍ＊３４４ｍｍ＊４００ｍｍ
|

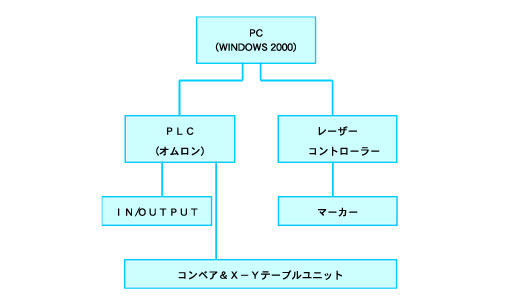

システム構成図
印字機能について
|
2次元コード・バーコードの印字が可能
現在、急速に普及してきている２次元コード(データマトリックス、ＱＲコード、マイクロＱＲコード）が印字可能になりました。 もちろん、バーコード(ＣＯＤＥ３９/ＩＴＦ)の印字も可能です。 |
||
データマトリックスデータマトリックス
|
QRコードQRコード
|
CODE3939CODE3939
|
|
極小文字の印字が可能(小文字タイプ)
|
||
|
プロポーショナル機能省スペースでの印字に最適な文字ピッチを自動的に整える設定ができます。
|
||
|
||
印字サンプル
基盤基盤
|
銘板銘板
|

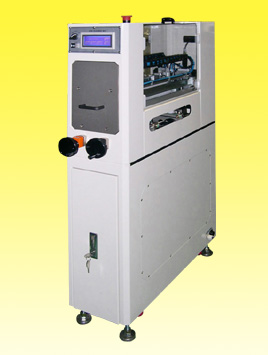

PCB CLEANER CPC-250 (生基板クリーナ)

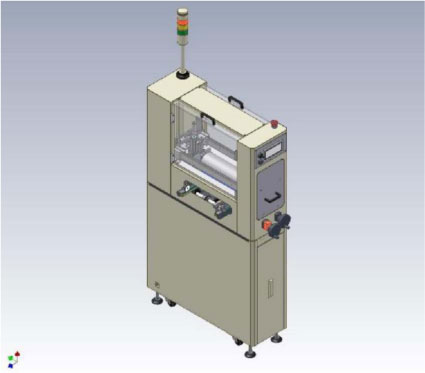

外形図
一般仕様
|
項目
|
仕様
|
|
|
基板サイズ
|
最小
最大 厚さ |
５０＊５０ｍｍ
２５０＊３３０ｍｍ ０．６～２．０ｍｍ |
|
コンベア
|
基準及び
流れ方向 速度 長さ 高さ |
手前/奥 選択
左→右/右→左 選択 １７３ｍｍ/Ｓｅｃ(６０Ｈｚ) １４５ｍｍ/Ｓｅｃ(５０Ｈｚ) ３６２ｍｍ ９００±３０ｍｍ |
|
クリアランス
|
上部
下部 |
１０ｍｍ
２５ｍｍ |
|
搬送ベルト
|
種類
仕様 |
帯電防止フラットベルト
１．４Ｔ＊10Ｗ＊８５０Ｌ |
|
コントロール
|
ＰＬＣ
タッチパネル |
三菱 ＦＸシリーズ
三菱 Ｆ９００シリーズ５．７”ＧＯＴ |
|
電源
|
仕様
|
単相１００V/２２０Ｖ、５０/６０Ｈｚ
２００Ｗ以下 |
|
空圧
|
仕様
|
５～６Ｋｇｆ/Ｃｍ_
０．５Ｍｐａ |
|
外形寸法
|
仕様
|
３５１ｍｍ＊８７０ｍｍ＊１３７５ｍｍ
|
|
重さ
|
仕様
|
約１００Ｋｇ
|
詳細仕様
|
項目
|
仕様
|
|
|
除電用ＡＣイオン発生器
|
電源
寸法 出力ターミナル |
２２０ＶＡＣ ８０ｍＡ
１０５＊１７０＊１１０Ｈ ２ＥＡ |
|
除電用イオン電極
|
タイプ
エアー圧 サイズ 個数 |
コンプレスト・エアータイプ
２～８ｋｇ/�C ３５＊３８ｍｍ 手前:１ＥＡ、奥:１ＥＡ |
|
除電イオン放出ブラシ
|
材質
寸法 |
ＳＵＳ繊維／ＡＬフレーム
５（Ｔ）＊４０（Ｈ）＊３７０（Ｌ） |
|
除塵ローラー
|
方式
寸法 可変距離 数量 |
シリンダー
３００ｍｍ ３０ｍｍ ３ＥＡ |
|
シグナルタワー
|
高さ:１６７０ｍｍ
色：下から緑、黄、赤 |
|
|
インターフェイス
|
上流
下流 |
ＳＭＥＭＡ仕様準拠
ＳＭＥＭＡ仕様準拠 |

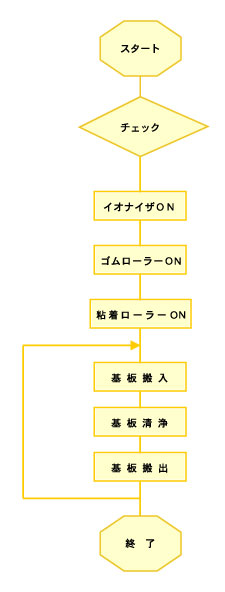

システム構成図

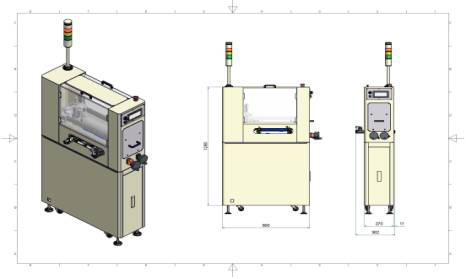

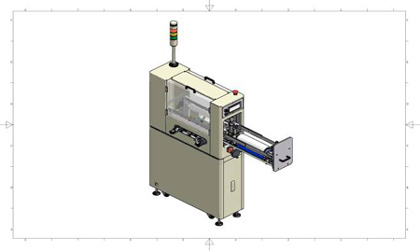

詳細図
|
|
METAL MASK CLEANER CAC-WO2 (メタルマスク自動洗浄機)
概要
本装備は、エアーのみで洗浄から乾燥まですべて全自動運転される高性能の自動洗浄装備です。
メタルマスクはもちろん別途のジグを使用することでＰＣＢや各種の被洗浄物までも自動洗浄することができるように考案し設計致しました。
メタルマスクはもちろん別途のジグを使用することでＰＣＢや各種の被洗浄物までも自動洗浄することができるように考案し設計致しました。
メタルマスク自動洗浄機の必要性
・作業環境の改善
・洗浄物(ステンシル、ＰＣＢ、スキージ)の総合管理
・洗浄液の節約効果
・作業者の有害物質の取扱減少
・作業時間の短縮
・洗浄物(ステンシル、ＰＣＢ、スキージ)の総合管理
・洗浄液の節約効果
・作業者の有害物質の取扱減少
・作業時間の短縮
メタルマスク自動洗浄機の特徴
�@マイクロＢＧＡ(６０μｍ)とＱＦＰ０．２ピッチまでも完璧に洗浄することができる。
�A空圧のみで全自動運転されるので火災の危険や電力消耗が少ない。
�B洗浄から乾燥までワンタッチで全自動運転することが出来る。
�C少量(３０�)の洗浄液で洗浄が可能。
�DＶＯＣとＩＳＯ１４００の対応及び活用が出来る。
�EＰＣＢを始め各種サイズのマスクをジグを使うことにより全自動洗浄出来る。
�A空圧のみで全自動運転されるので火災の危険や電力消耗が少ない。
�B洗浄から乾燥までワンタッチで全自動運転することが出来る。
�C少量(３０�)の洗浄液で洗浄が可能。
�DＶＯＣとＩＳＯ１４００の対応及び活用が出来る。
�EＰＣＢを始め各種サイズのマスクをジグを使うことにより全自動洗浄出来る。
メタルマスク自動洗浄機の形態
|
区分
|
仕様
|
|
形式
|
AC-WO2
|
|
外形寸法
|
８４０（W）×１２００（L）×１７５０（H）ｍｍ+５０（排気口）ｍｍ/対象物によって変更可能
|
|
洗浄方式
|
FLOW（洗浄液及びエアー噴射）方式
|
|
使用フレームのサイズ
|
基本仕様；７３６ｍｍ×７３６ｍｍ×４０ｍｍ(MAX)
|
|
タンク容量/最小使用量
|
４０Liter（MAX）/１０Liter(MIN)
|
|
最小使用量
|
通常３０Liter
|
|
洗浄液再生装置
|
４０～５０Liter（自体内臓）：３重フィルタリング方式
|
|
フィルタリング方式
|
１次（BAGフィルター）：１μｍ
２次（MICRO WINDフィルター）：１０μｍ ３次（MICRO WINDフィルター）：５μｍ |
|
洗浄時間
|
５～１０分
|
|
排気風速
|
３ｍ/sec
|
|
排気ダクト
|
Φ１００（W）×５０ｍｍ（H）
|
|
コントロールパーツ
|
FESTO及びSMC部品で構成された回路にて制御
|
|
外形材質及び洗浄漕
|
SUS：洗浄漕及びリサイクルタンク、その他：スチール
|
|
洗浄機重量
|
３５０Kg（洗浄液は含まない）
|
|
エアー供給圧力/(使用エネルギー)
|
４．５Kg/�D～５．５Kg/�D、３００Liter/MIN（最少量）～４００Liter/MIN（最大量）
|
|
動作手順
|
１次洗浄－高圧エアー噴射－2次洗浄－乾燥
|
|
オプション
|
動作表示灯、PCB洗浄ジグ
|
4-2.
|
形式仕様
|
AC-CW1
|
AC-WO2
|
AC-WWB
|
|
外形寸法
|
８４０ｍｍ×
１２００ｍｍ×１７５０+ ５０ｍｍ |
８４０ｍｍ×
１２００ｍｍ×１７５０+ ５０ｍｍ |
８４０ｍｍ×
１２００ｍｍ×１７５０+ ５０ｍｍ |
|
使用フレームのサイズ
|
７３６ｍｍ×７３６ｍｍ、
６５０ｍｍ×５５０ｍｍ |
７３６ｍｍ×７３６ｍｍ、
６５０ｍｍ×５５０ｍｍ |
７３６ｍｍ×７３６ｍｍ、
６５０ｍｍ×５５０ｍｍ |
|
動作手順
|
洗浄→乾燥
|
1次洗浄→高圧エアー噴射
→2次洗浄→乾燥 |
1次洗浄→高圧エアー噴射→
2次洗浄(2次タンク)→乾燥 |
|
排気ダンパーON/OFF
|
○
|
○
|
○
|
|
ドアリミットスイッチ
|
×
|
○
|
○
|
|
１次 BAG フィルター
|
×
|
○
|
○
|
|
２次 MICRO WIND フィルター
|
○
|
○
|
○
|
|
３次 MICRO WIND フィルター
|
×
|
○
|
○
|
|
２次洗浄液の排出口
|
×
|
×
|
○
|
|
排水口の変換装置
|
×
|
×
|
○
|
|
オプション
|
|||
|
形式仕様
|
AC-CW1
|
AC-WO2
|
AC-WWB
|
|
動作表示灯
|
○
|
○
|
○
|
|
PCB 洗浄ジグ
|
○
|
○
|
○
|
4-3.
|
項目
|
仕様
|
|
|
洗浄液
|
イソプロピル・アルコール/その他の溶剤も対応可能
|
|
|
メタルマスクフレームのサイズ
|
７３６ｍｍ×７３６ｍｍ×４０ｍｍ
（DEKスクリーンプリンタ） |
|
|
洗浄時間
|
１次洗浄
|
３分
|
|
高圧エアー噴射
|
１０秒
|
|
|
２次洗浄
|
１分０３秒
|
|
|
乾燥
|
２分４０秒
|
|
|
合計
|
７分２０秒
|
|
|
テスト期間
|
１５日
|
|
|
テスト数量
|
４５回
|
|
|
洗浄液の消耗量
|
１２Liter
|
|
メタルマスク洗浄機による作業方法
|
マスクはんだ除去
|
|
|
|
|
マスク設備セット
|
|
|
|
|
|
洗浄
|
|
|
|
|
|
乾燥
|
|
|
|
|
|
保管及び再使用
|
|

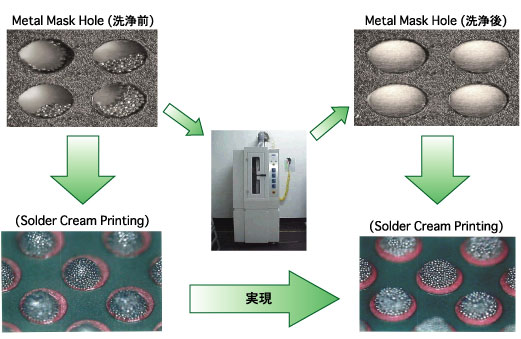

5-2. メタルマスクホールの洗浄前と洗浄後
|
|
メタルマスク自動洗浄機の動作説明
|
１次洗浄
|
装備内部に取付けられているリサイクルタンクの中の洗浄液がポンプ及びノズルを通じ１分間に３５～５２Literの洗浄液を回転噴射しながら洗浄対象物に付いている異物を除去します。
|
|
|
|
|
エアー噴射
|
１次洗浄後、ノズルを通じ高圧エアーが噴射され洗浄対象物の表面や開口部の異物を除去します。
|
|
|
|
|
２次洗浄
|
エアー噴射完了後、装備外部に取付けられているリサイクルタンクの中の洗浄液がポンプ及びノズルを通じ１分間に３５～５２Literの洗浄液を回転噴射しながら洗浄対象物に残っている異物を除去します
|
|
|
|
|
乾燥
|
２次洗浄後、ノズルを通じ高圧エアーが噴射され洗浄対象物を乾燥します。
|

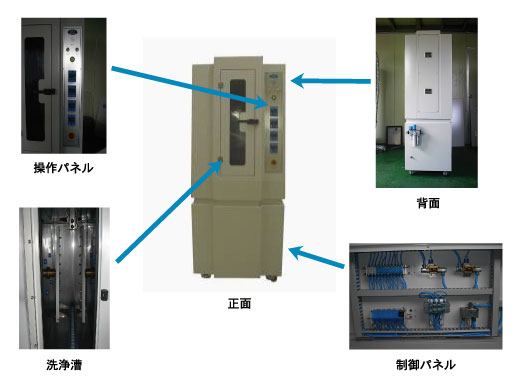

メタルマスク自動洗浄機の装備構成
|
